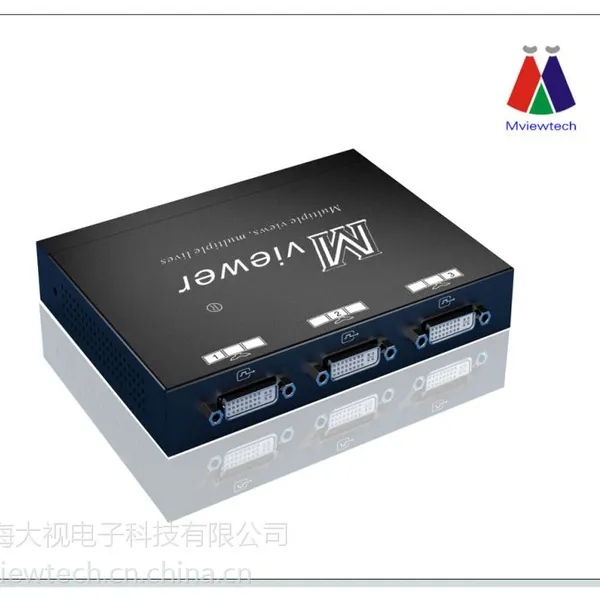

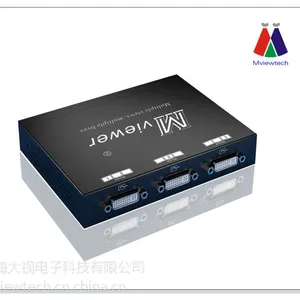

MP103系列包括基本型和MP103-Pro增强型两个型号。MP103基本型可以扩展普通PC显卡的单个DVI 接口输出到三台投影仪上（投影仪可以是数字DVI或模拟VGA接口），对输入超宽画面利用自身硬件完成三路投影输出图像自动产生融合叠加带和融合效果，实 现三通道硬融合的超宽投影，可以支持800x600,1024x768,1280x800的多种投影机分辨率。MP103-Pro型在基本型的基础上更可 以支持三通道1400x1050，1920x1080投影和三通道120Hz主动立体解决方案，是目前国内支持真正120Hz三通道主动立体的纯硬件 融合机，其性能远远高出市面上采用60Hz倍频的伪主动立体投影融合机。
MP103超高分纯硬件边缘融合无缝三通道融合机基于***的全硬件实时处理架构，对显卡或任何视频源的3D加速，视频运动及图形性能没有任何影响和像素失 真，采用真正的点对点显示方式，且不占用任何CPU处理资源，因此无论是用户运行3D游戏、高清晰电影、数字地图，实时渲染等都可以在整个超宽投影屏幕上 ***呈现，连接的三台投影机对计算机主机和显卡来说会被认为是一个超大分辨率的单一屏幕，而所有融合带的生成和融合带图像处理则完全由MP103内部的硬 件可编程高速处理电路完成。MP103内部的融合带生成还特别支持业内最灵活的可编程架构，保持了硬件处理的高性能的同时实现了***的灵活性，可以做到融 合带宽度从0到512像素连续可调，融合带羽化曲线可编程，色度调整系数可调节等***融合带可编程机制，可以适应不同投影设备，显示效果和投影环境的要 求，三通道中的两处融合带甚至可以设置成完全不同的宽度和融合效果，具有***的使用灵活性。MP103采用***实现方法实现了业内调整速度的融合过渡 调节速度和简便性，实现业内个典型设置无需专业调试人员，一键设置所渐渐所得的融合调节能力。
技术规格：
MP103超高分纯硬件边缘融合无缝三通道融合机业内***特性：
***超高精度图像处理算法，业内***融合效果
***硬件可编程融合处理能力，业内最灵活适应性的融合带设置能力
***“所见即所得”融合带快速调节能力，业内最快融合带调节速度
***超高分辨率处理能力，业内三通道1080P 60Hz不损失
***硬件内部完全点对点超高清处理能力，业内无任何像素丢失
***全硬件实时处理性能，极低和相对延迟，业内实时性能
***3D支持能力，真120Hz 主动立体和被动立体***支持，业内真120Hz三通道
基于业内***的硬件可编程架构、 超高速硬件设计的***性和***算法实现，MP103实现了业内***的实时超高分辨率处理能力和业内***的融合效果，其输入输出均采用点对点超高分架构，不 对输入视频有任何拉伸变形和损伤，且具有业内***的硬件线速处理能力，融合过渡采用业内***的算法并且完全可调甚至是定制算法，其融合效果、***的硬 件性能、极高的可靠性和环境适应性受到先期试用客户的高度评价。运用MP103系列产品可以轻松构建三通道无缝边缘融合的超宽应用，由于在设计之初就针对 3D应用优化使得MP103更能够灵活的应用于多通道主动和被动立体投影当中，MP103还可以通过级联扩展和结合本公司的MP102系列产品构成四通道 和六通道的多通道无缝投影解决方案，具有***的应用弹性。
MP103-DVI支持投影机的分辨率
投影机分辨率 | 刷新率(HZ) | 融合带1 | 融合带2 |
800x600 | 60/75/120 | 0-512 | 0-512 |
1024x768 | 60/75/120 | 0-512 | 0-512 |
1280x1024 | 60/75 | 0-512 | 0-512 |
1280x720 | 50/60/120 | 0-512 | 0-512 |
1280x800 | 60/75 | 0-512 | 0-512 |
1366x768 | 60 | 0-512 | 0-512 |
1400x1050 | 60 | 0-512 | 0-512 |
1920x1080 | 50/60 | 0-512 | 0-512 |
*部分分辨率需要定制，可根据客户定制其他分辨率。
技术参数表
型号系列 | MP103-DVI |
输入信号 | Dual Link DVI，330M输入频率 |
输出信号 | DVI-I（DVI和VGA同时输出）165M输出频率 |
启动时间 | 小于2秒 |
产品重量 | 430克 |
产品规格 | 160x130x23（mm） |
供电功耗 | 5V/2A 功耗5瓦 |
工作温度 | 0-50摄氏度 |
工作湿度 | 15-85% |
系统图示：
MP103硬件边缘融合机典型应用
